平行水路的尺寸參考如下圖：
D=水路直徑，小模具直徑6/8/10/12，中大型模具12/15，保險扛模具可以做到19
K1=水路到產品邊的尺寸，小型模具為12-15mm，中大型摸20-25mm
K=翻水孔到距分型面的尺寸為15-20mm

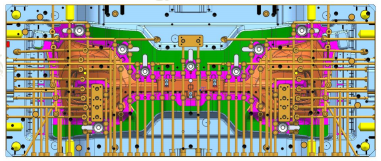

水路的設計要達到產品面積的85-90%，盡可能的都要排連去，水路與各個標準件之間的最少距離需要在5-10mm. 熱嘴都要達到一個嘴一組冷卻，以此來保證熱嘴周邊有足夠的冷卻
水路大小按公司視定，如果在斜孔的情況下，一定要做加工基準孔，水路隨型為首要選擇
翻水水路在水路中也常用到，下面介紹幾中類型的翻水水路：

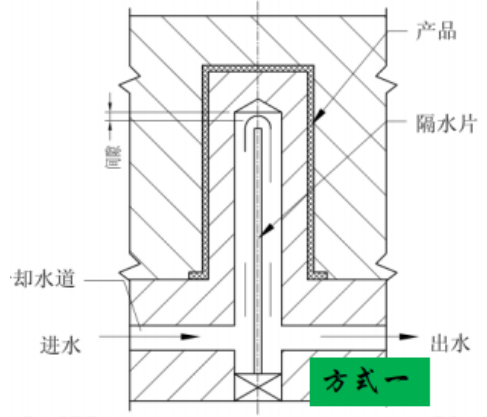

方式一的翻水是最常用的，孔直接采用深孔鉆加工，然后用2mm厚銅的隔水片塞入，但要注意的是隔水片與孔之間不能有太大的間隙，不然達不到翻水的致果，同時最高的翻水深度不能超過100mm

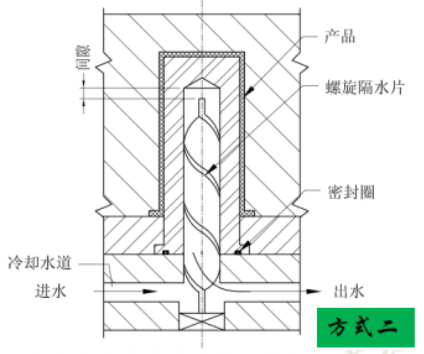

方式二是螺旋式翻水，一般在圓型的模具、澆口套冷卻等，這個翻水方式是效果是最好也是最快的，內側的為標準件，材料是塑膠的

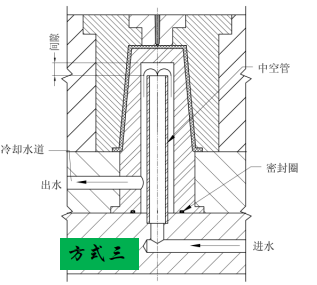

方式三為噴泉式水路，內側采用標準件或銅管，一般用在位置較少、斜頂單個水路進出上面，冷卻致果也是很好的最快的

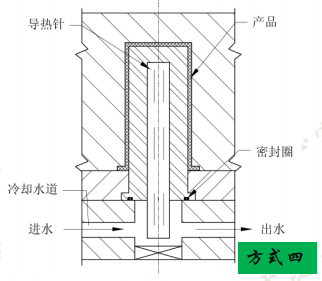

方式四采用冷卻捧方式，一般我們采用標準件或鈹銅捧，水路與冷卻棒接觸，以此來達到冷卻的效果，如果孔較深就不理想，一被最深為50mm左右才會有致果
